功能

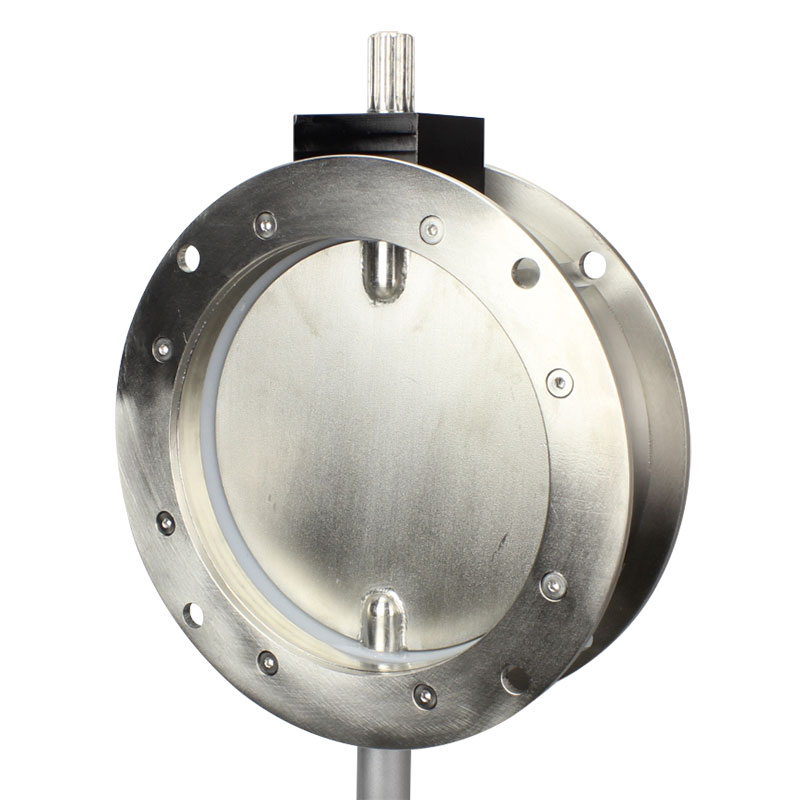

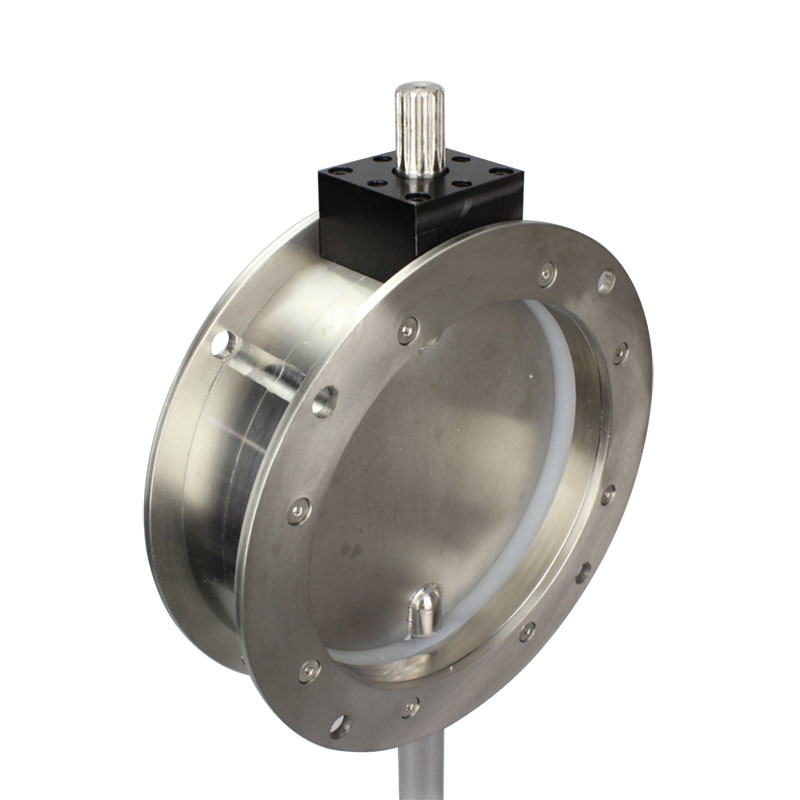

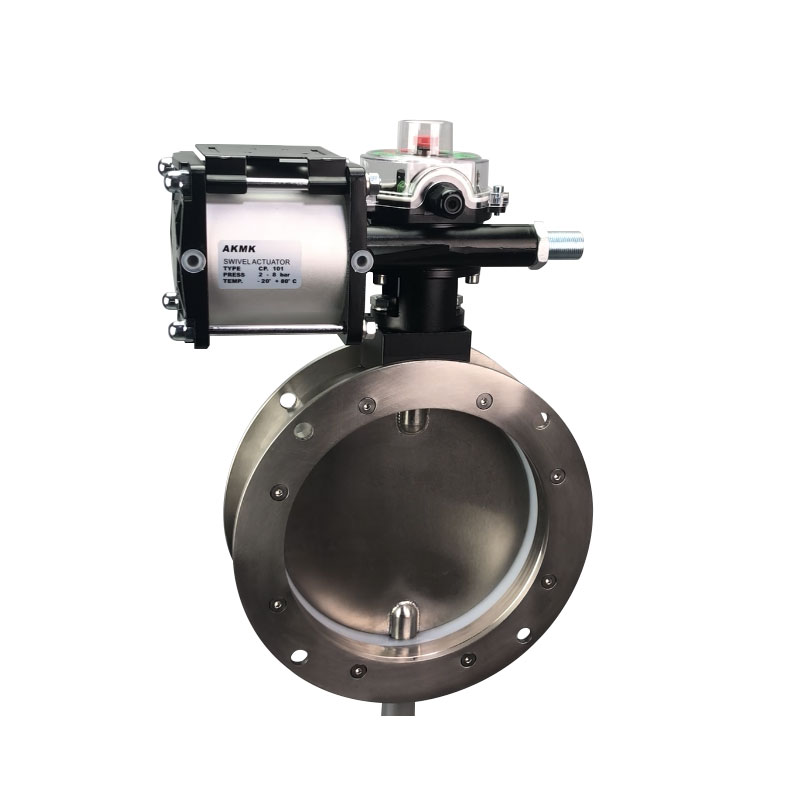

為了封閉裝有粉末或顆粒的料倉，料斗或垃圾箱，VFC蝶閥屬于全球使用最廣泛的設備之一。
VFC以前是用于特定應用的定制項目，現已轉變?yōu)榫哂写罅抗δ艿墓I(yè)生產的工業產品。
VFC蝶閥用于所有類型的粉狀和顆粒狀物料加工廠，需要攔截重力輸送或氣動輸送的干燥物料。它們安裝在料斗，料箱，料倉，螺桿或其他類型的輸送機下方，或攔截氣動輸送管道。由于使用了特殊的設計和工程材料，它們代表了一種特別經濟高效的解決方案。
特征
V1FC，帶頂部法蘭和底部串珠，適合固定撓性套管
V2FC，頂部和底部法蘭相同
閥門尺寸范圍為4“至16”，并提供DN100-DN400。
防塵和耐壓高達0.2 bar（2.9 PSI）
不銹鋼圓盤
適用于標準或食品級應用的密封件
由少量組件組成
用于粉末，顆粒
輕巧且易于處理
好處
高度耐磨
容易安裝
節省時間的維護
運營和維護成本低
可互換光盤
現貨交貨
選件
通過ATEX認證
符合EN 1935/2004標準
食品級版本，帶不銹鋼圓盤和整體密封
型號：V2FC100AS，V2FC150AS，V2FS200AS，V2FC250AS，V2FC300AS，V2FC350AS，V2FC400AS，
V1FC100AS，V1FC150AS，V1FS200AS，V1FC250AS，V1FC300AS，V1FC350AS，V1FC400AS，
Item # | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | R (mm) | S (mm) | T (mm) | U (mm) | V (mm) | Z (mm) | Weight (Kg) |
V1FC100 | 95 | 180 | 220 | 105 | 250 | 115 | 35 | 22x19 | 220 | 40 | 80 | M12 | 50 | M10 | 4 |
V1FC150 | 150 | 200 | 228 | 163 | 290 | 115 | 35 | 22x19 | 228 | 40 | 80 | M12 | 50 | M10 | 5 |
V1FC200 | 200 | 250 | 278 | 213 | 340 | 115 | 35 | 22x19 | 278 | 40 | 80 | M12 | 50 | M10 | 6.5 |
V1FC250 | 250 | 300 | 328 | 263 | 390 | 115 | 35 | 22x19 | 325 | 40 | 80 | M12 | 50 | M10 | 7.5 |
V1FC300 | 300 | 350 | 378 | 313 | 440 | 115 | 35 | 22x19 | 375 | 40 | 80 | M12 | 50 | M10 | 9 |
V1FC350 | 350 | 400 | 440 | 363 | 530 | 123 | 50 | 28x25 | 440 | 40 | 80 | M12 | N/A | M10 | 16 |
V1FC400 | 400 | 470 | 530 | 413 | 580 | 123 | 50 | 28x25 | 530 | 40 | 80 | M12 | N/A | N/A | 20.5 |
V2FC100 | 95 | 180 | 220 | N/A | 250 | 77 | 35 | 22x19 | 220 | N/A | 80 | M12 | 50 | M10 | 4 |
V2FC150 | 150 | 200 | 228 | N/A | 290 | 77 | 35 | 22x19 | 228 | N/A | 80 | M12 | 50 | M10 | 5 |
V2FC200 | 200 | 250 | 278 | N/A | 340 | 77 | 35 | 22x19 | 278 | N/A | 80 | M12 | 50 | M10 | 6.5 |
V2FC250 | 250 | 300 | 278 | N/A | 390 | 77 | 35 | 22x19 | 325 | N/A | 80 | M12 | 50 | M10 | 7.5 |
V2FC300 | 300 | 350 | 378 | N/A | 440 | 77 | 35 | 22x19 | 375 | N/A | 80 | M12 | 50 | M10 | 9 |
V2FC350 | 350 | 400 | 440 | N/A | 530 | 85 | 50 | 28x25 | 440 | N/A | 80 | M12 | N/A | N/A | 16 |
V2FC400 | 400 | 470 | 530 | N/A | 580 | 85 | 50 | 28x25 | 530 | N/A | 80 | M12 | N/A | N/A | 20.5 |
